VÁLVULAS E CONEXÕES HIDRÁULICAS INDUSTRIAIS

O Atuador Pneumático Dupla Ação ou Retorno Mola é um acessório indispensável para automação de válvulas. Sua função é executar o controle permanente de operação das mesmas.
Utilizados em:

​

• Válvulas de Esfera;

• Válvulas Borboleta;

• Válvulas Macho.


Os Atuadores Pneumáticos são instalados nos mais variados torques, e seu acionamento é feito através de ar comprimido.

Ao solicitar seu orçamento para Comercial Hidrail, verifique o modelo desejado, e a necessidade de acessórios para instalação do mesmo, tais como:

Válvula solenoide, Chave fim de curso e demais acessórios.

A Válvula de Esfera é uma das mais versáteis e utilizadas do segmento, sendo utilizada em  instalações de água, óleo, gás, nos mais diversos projetos.
Pode ser encontrada nos modelos:

​

• Válvula Esfera Monobloco;

• Válvula Esfera Bipartida;

• Válvula Esfera Tripartida, com tampas Roscadas, para solda e Flangeadas.

• ​

Materiais: Aço Carbono, Aço Inox 304 / 316, latão ou bronze.
As Válvulas de Esfera tem fechamento manual com 1/4" de volta, ou através de atuadores pneumáticos DA, Simples Ação ou Elétrico.
São utilizadas também para passagem total ou bloqueio, não devendo ser utilizadas para controle de fluxo.
Contam ainda com vedação em teflon puro, ou reforçados com carga de grafite, e uma de suas principais características é a facilidade na manutenção.

A Válvula de Retenção é utilizada para que fluídos escoem em direção única, não permitindo o refluxo conhecido como golpe de aríete,
A Válvula de Retenção é importante para manutenção da instalação, retendo o fluxo, indicada para alta e baixa pressão, sendo fabricada nos modelos tipo:

• Pistão;

• Globo Dupla Portinhola;

• Pêndulo;

• Portinhola Única;

• Fundo de Poço;

• Vertical;

• Wafer Disco.


Existe também a Válvula de Retenção Flangeada, que pode contar com as extremidades com flanges, ANSI ou DIN, SW, BW, rosca ou entre flanges.

Pode ser fornecida de 1/4" a 36", em ferro fundido, nodular, aço carbono ou aço inox.

O Filtro Y serve para todos os equipamentos instalados em redes de vapor, gases e água, sensíveis a partículas sólidas, que devem ser protegidos por um sistema eficaz de filtragem.

As Conexões em Aço Carbono, Aço Inox ou Galvanizadas são indispensáveis nas instalações hidráulicas, contam com um ótimo custo x benefício e facilidade de instalação.
Podem ser em: Aço

​

• Inox CF8 e CF8M;

• Aço Carbono ASTM A105, ASTM A 234, WPB, WPC, Ferro Preto ou Galvanizado, entre outros tipos de materiais.


Suas pontas podem variar de acordo com a necessidade de instalação, sendo: SW ou BW para solda, e BSP ou NPT para rosca, sendo também utilizadas tanto em baixa como em alta pressão.

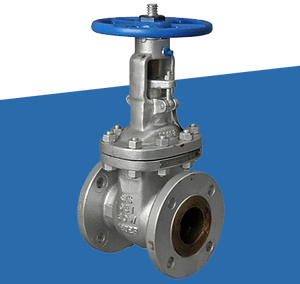

A Válvula Gaveta tem como principal característica bloquear ou permitir vazão total em tubulações dos mais diversos tipos, onde sua superfície de vedação entre a gaveta e a sede é plana.
Com extremidade com flanges ANSI ou DIN, rosca ou para solda, a Válvula Gaveta também tem as opções de haste fixa e ascendente, são fabricadas em aço carbono, aço inox, ferro fundido ou nodular, bronze e outras ligas mediante consulta.
Fornecidas nas bitolas de 1/2" a 36".

A Válvula Guilhotina é extremamente robusta, pelo fato de seu corpo ser constituído por uma única peça. Indicada para uma vasta gama de aplicações, desde uso na indústria de papel e celulose, alimentos e até uso em condições severas em minerações. É oferecida como padrão em aço inoxidável, sendo possível ainda receber tratamento especial para aumentar a dureza superficial. As sedes tem fácil remoção podendo ser trocadas apenas removendo-se o anal de retenção e podem ser de PTFE para uso em fluidos corrosivos ou em poliuretano, que é hoje o material material mais adequado para suportar abrasão severa.

Os Flanges são elementos que unem dois componentes de um sistema de tubulações, permitindo ser desmontado sem operações destrutivas. Os flanges são montados em pares e geralmente unidos por parafusos, mantida a superfície de contato entre dois flanges sob força de compressão, a fim de vedar a conexão. As Flanges de Aço Carbono ou Aço Inox estão disponíveis nos modelos: Flange Cego, Com Pescoço, Solto, Sobreposto, Soquete, podendo ser fornecidas nas bitolas de 1/2" a 48".

A Válvula Borboleta manual, é utilizada para instalações de baixa pressão, podendo variar entre Válvula Manual, Pneumática ou Elétrica. As Válvulas Borboleta Wafer, ocupam menos espaço em relação a outros tipos de válvulas, tem baixo custo e fechamento com 1/4" de volta, sendo utilizadas para regulagem de vazão ou isolamento de rede, com vedação em borracha EPDM, Viton, entre outras mediante consulta.
A Válvula Borboleta tipo Wafer, pode ser fornecida nas bitolas de 1.1/2" a 36".

A Válvula Globo é um dispositivo mecânico utilizado para regulagem de vazão em tubulações. Seu mecanismo consiste de um disco móvel e um anel fixo em um corpo geralmente esférico.
A Válvula Globo de Pistão é um equipamento que possui um extraordinário sistema de vedação. Não utiliza gaxeta e sim anéis de vedação e um pistão de aço inoxidável. A grande superfície em contato com os anéis favorece a estanqueidade na vedação. A área de vedação não fica diretamente exposta ao meio, portanto falhas resultantes do processo de erosão não acontecem. Quando a válvula é fechada, o pistão simultaneamente empurra qualquer impureza que possa estar presente no fluido para fora da área de vedação. Assim, fluidos fibrosos ou contaminados são também confiavelmente vedados.

A Junta de Expansão pode ser produzida com aço inox ou aço de carbono, e tem como finalidade absorver os mais distintos movimentos na tubulação, sendo eles oriundos de uma dilatação térmica linear ou mesmo pela agitação dinâmica dos itens rotativos ou motores que contam com uma combustão interna. Além disso, da mesma forma que a junta de expansão possa diminuir drasticamente os barulhos mecânicos, ela também pode compensar muito bem alguns problemas de desalinhamento.

Os Tubos Hidráulicos são fabricados em barras de 4  a 7 metros de comprimento, com ou sem costura e são indicados para montagens e instalações de circuitos hidráulicos.
